盾構機械的施工過程
2014年11月21日 | 類目: 技術新聞
盾構是非開挖施工中的一種自動化程度較高的施工方法，它是將盾構機械在地下推進，通過盾構外殼和管片支承四周巖壁
，同時在開挖面前方用切削裝置進行土體開挖
，通過泥漿攜帶出洞外，靠千斤頂在后部加壓頂進，并拼裝預制混凝土管片
，形成隧道結構的一種機械化施工方法
。

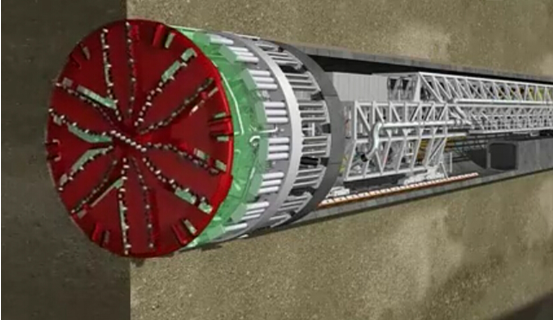

盾構機總裝示意圖
盾構是一種帶有護罩的專用設備，利用尾部已裝好的襯砌塊作為支點向前推進
，用刀盤切割土體，同時排土和拼裝后面的預制混凝土襯砌塊。盾構機的出碴方式有機械式和水力式，以水力式居多。水力盾構在工作面處有一個注滿膨潤土液的密封室。澎潤土液既用于平衡土壓力和地下水壓力，又用作輸送排出土體的介質，通過泥漿攜帶將掘進過程中的泥土、巖屑輸送出隧道，再通過泥漿凈化系統將巖屑分離便于運輸，將含有膨潤土的泥漿循環使用。
盾構法施工具有施工速度快、洞體質量比較穩定
、對周圍建筑物影響較小等特點，適合在軟土地基段施工。如武漢長江隧道、南京長江隧道、上海長江隧道等。
盾構機施工過程中自動安裝初襯塊
優點：
1
、安全開挖和襯砌，掘進速度快;2
、盾構的推進、出土、拼裝襯砌等全過程可實現自動化作業，施工勞動強度低。3、不影響地面交通與設施
，同時不影響地下管線等設施;4
、穿越河道時不影響航運，施工中不受季節、風雨等氣候條件影響，施工中沒有噪音和擾動;5、在松軟含水地層中修建埋深較大的長隧道往往具有技術和經濟方面的優越性
。

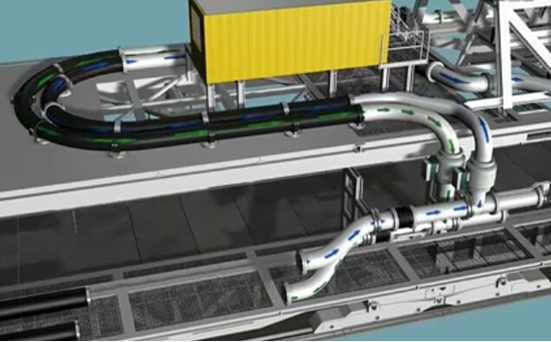

泥漿管線將含有巖屑的泥漿輸送出去
，將泥漿凈化系統處理后的干凈泥漿輸送到刀頭盾構施工的幾個步驟：
第一，在置放盾構機的地方打一個垂直井
，再用混泥土墻進行加固;
第二
，將盾構機安裝到井底，并裝配相應的千斤頂;
第三
，用千斤頂之力驅動井底部的盾構機往水平方向前進
，形成隧道;
第四，將開挖好的隧道邊墻用事先制作好的混泥土襯砌加固
，地壓較高時可以采用澆鑄的鋼制襯砌加固來代替混泥土襯砌。第五
，利用砂泵將含有巖屑的泥漿輸送到井外，通過泥漿凈化系統將巖屑分離，再將泥漿輸送到刀頭循環使用。
